盾構機配套WNX系列泥水處理系統

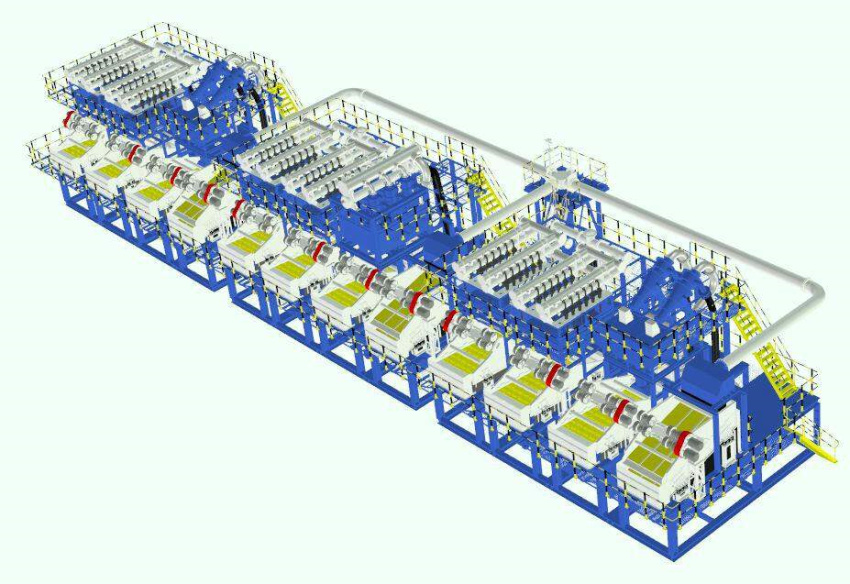

WNX-3000泥水分離設備由三套WNX-1000泥水分離設備組成。WNX-1000主要由粗篩單元、一 級循環單元和二級循環單元組成，總計泥漿的處理量能達到3000m3/h。整體采用模塊化設計，可根據工程具體要求進行系統拆分組合，具有較強的工程適用性。

WNX-3000泥水處理系統主要由泥水分離系統和調制漿系統兩部分組成。主要功能是將隧道掘進過程中排出的含有砂石和泥土的漿液進行逐級分離工作，分離出的沙礫和泥土含有少量的水分，可以直接進行外運：而泥漿部分經過調整直接可以作為隧道掘進施工設備的原料，保證隧道掘進施工設備的正常運轉。

WNX-3000泥水分離設備功能

泥水平衡盾構機開始掘進時，經排泥泵排出的泥漿經WNX-3000泥漿分離設備，然后排入沉淀池進行溢流沉淀，經過一 級循環單元和二級循環單元脫水篩篩選出來的渣土顆粒可由載運車輛經環保監測后運送到指定棄渣場。若泥漿密度太大就加清水進行稀釋，若泥漿密度太低，則用高速制漿機進行調節，加大泥漿密度后泵送到盾構機。

WNX-3000泥水分離設備可靠性保證

泥漿處理系統是盾構機正常掘進的重要保障，處理系統需要在盾構機施工中萬無一失。WNX-3000泥水分離設備是由三臺WNX-1000泥水分離設備組成，即同時運行時有三臺WNX-1000泥水分離設備工作，由于三臺設備同時發生故障的幾率非常小，況且調漿池存有大量的滿足盾構機要求的泥漿，在經過沉淀槽溢流沉淀后也可以輸送出大量符合送漿要求的泥漿，即使在較為不利的情況下三臺WNX-1000泥水分離設備都不能運行時也可以保證盾構機正常掘進1-2環，給設備搶修留出充裕的時間，威猛股份承諾兩小時內完成維修。所以WNX-3000泥水分離設備能夠保證施工的正常進行，不會耽誤工期。

泥水系統采用模塊化設計，整體結構簡單合理、占地面積小、除渣集中、設備操作簡單、質量穩定可靠和故障率低等優點，系統處理能力的設計富余量較大，一 級、二級系統間可實現串、并聯互換；

WNX-3000泥水分離設備可靠性主要表現在幾個方面：

1、整體設計的可靠性，即對渣漿處理的及時性、漿液質量的適應性；

2、處理能力的富裕配置，包括設備整機和零配件的備用；

3、設備本身的性能、質量、使用壽命等的可靠性；

4、通過管路系統及閥組對各組設備進行切換，互為備用。
